ARENA DU GIER / complexe sportif multifonction

Phase : commerciale — réponse AO
Site : Mornant (69) — projet fictif
Programme : gymnase 2 400 m² · piste 200 m · 480 places
glisser : orbiter  ·  molette : zoom
DocumentMaquette numérique — volumétrie concours
StructureVoûte lamellé-collé / polycarbonate
IndiceC
Échelle—

Parti architectural : grande voûte en bois lamellé-collé (portée 39,4 m, 11 arcs, entraxe 6 m) couverte de polycarbonate translucide. Pignons vitrés toute hauteur, auvent d'entrée signalé accroché au pignon est (sous-face +4,16), escalier d'accès, annexe vestiaires en toiture végétalisée, parvis et piste 200 m. Équipements : 2 paniers de basket, sièges coques sur gradins, tableau d'affichage.

LIMITE DE PARCELLE — 1,76 HA RUE DES SPORTS PARKING — 42 PL. + 2 PMR PARVIS ENTRÉE GYMNASE VOÛTE LC — FAÎTAGE +12.40 AUVENT ANNEXE VESTIAIRES — TOITURE VÉGÉTALISÉE PISTE 200 M — 4 COULOIRS 60.00 40.00 N 010 2040 m
DocumentPlan masse — insertion sur site
Échelle1/500
IndiceC
FormatA3
123 456 789 1011 VEST. 120 m² VEST. 220 m² VEST. 320 m² SANIT.PMR AUVENT +4.16 ESC. HALL — 120 m² RANGEMENT 75 m² LOCAL TECH. 60 m² TABLEAU AFFICHAGE +7.50 TRIBUNE NORD — BANCS + GARDE-CORPS TERRAIN 40 × 20 — SOL SPORTIF P3 2 PANIERS BASKET — ANNEAU +3.05 TRIBUNE SUD — 480 PL. SIÈGES COQUES (75 RANGÉES DE 5) AA 60.00 40.00 N
DocumentPlan RDC — équipements sportifs intégrés (paniers, sièges, affichage)
Échelle1/200
IndiceC
FormatA2
+0.00 (SOL FINI) +12.40 (FAÎTAGE) -1.20 (TN) 12.40 40.00 (PORTÉE LIBRE) ARC LAMELLÉ-COLLÉ 1400 × 240 — ENTRAXE 6 M COUVERTURE POLYCARBONATE ALVÉOLAIRE 40 MM LANTERNEAU FILANT — DÉSENFUMAGE GRADINS PRÉFA + SIÈGES COQUES — 2 × 240 PL. AIRE DE JEU 32 × 19 M — REVETEMENT SPORTIF COUPE TRANSVERSALE AA
DocumentCoupe transversale sur la grande salle — gradins équipés
Échelle1/200
IndiceC
FormatA3

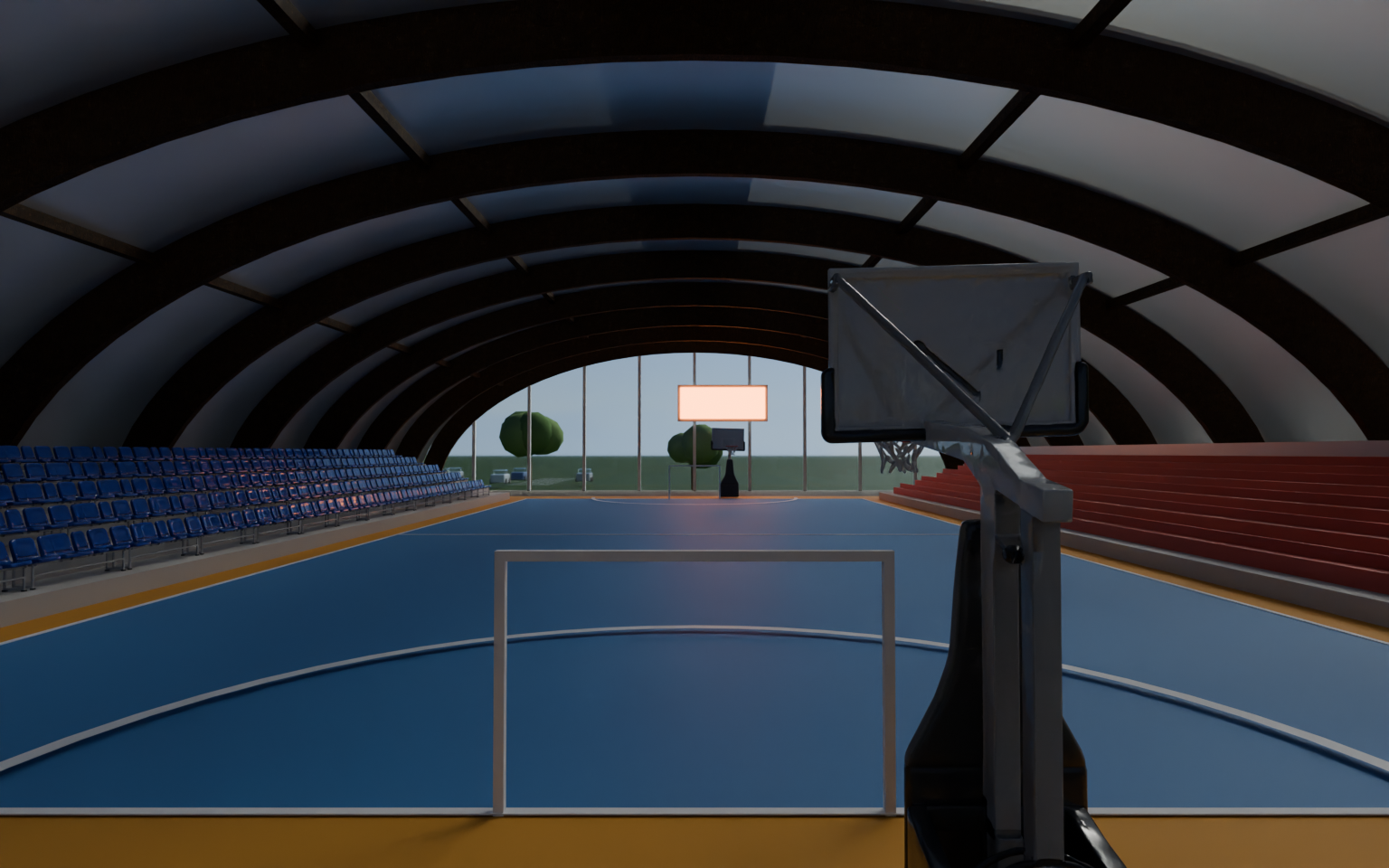

Vue intérieure équipée
V01 — GRANDE SALLE · 2 TRIBUNES FACE À FACE, PANIERS H. 4,20, ZONES 6 M, TABLEAU LUMINEUX
Perspective piétonne
V02 — PERSPECTIVE PIÉTONNE SUD-EST · CYCLES / OPTIX · CIEL NISHITA, GI, VERRE EN TRANSMISSION

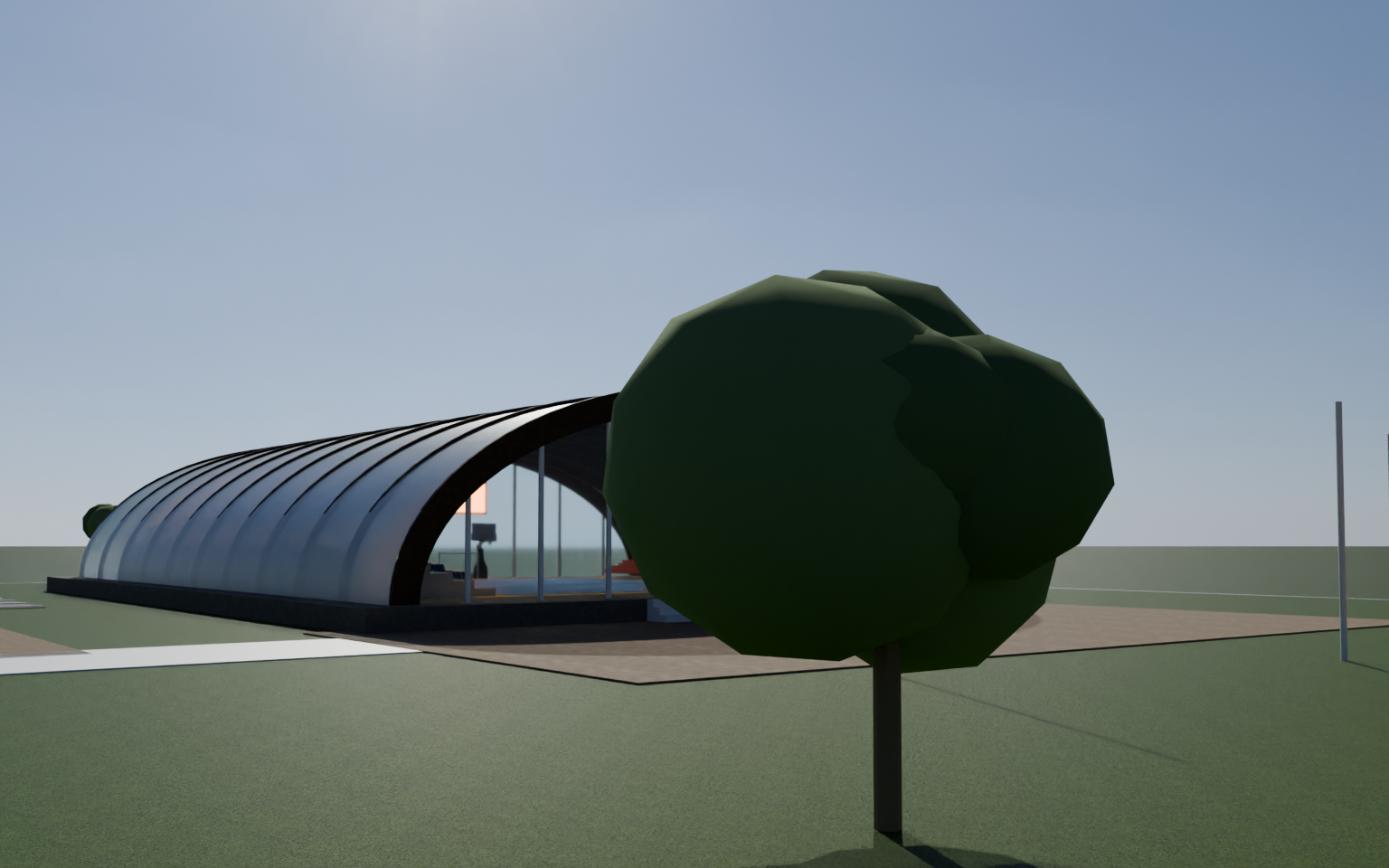

Vue aérienne
V03 — INSERTION AU SITE · PARVIS, PISTE 200 M 4 COULOIRS, PARKING 42 PL. + 2 PMR

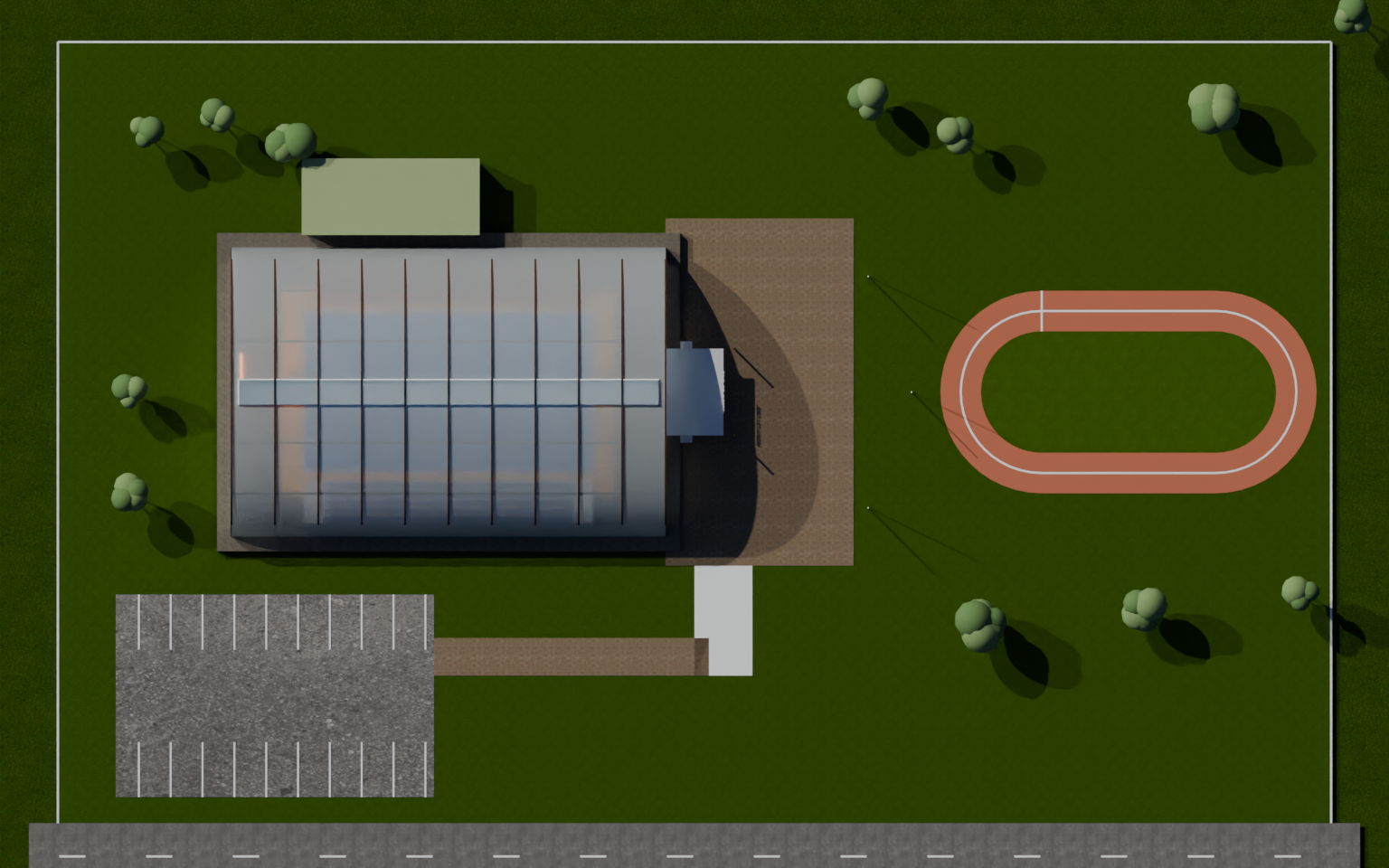

Vue de dessus orthographique
V04 — VUE DE DESSUS ORTHOGRAPHIQUE (NORD EN HAUT) · SUPERPOSABLE AU PLAN MASSE 1/500 — MÊMES COORDONNÉES, MÊME IMPLANTATION
DocumentPerspectives de concours — Cycles (ray tracing)
ÉclairageCiel Nishita + soleil
IndiceC
Sourcearena_du_gier_v3.blend

Contrôle qualité indice C : paniers repositionnés derrière les lignes de fond (±20,6 m), plateaux vers le centre, h. 4,20 m ; auvent redescendu et accroché au pignon (sous-face +4,16), plus de superposition avec le vitrage ; escalier parvis/socle créé et instanciés. Audit : portée 39,4 m, faîtage +12,21 m, h. libre ≥ 9 m axe / 9,69 m touche, dégagements 2 m, 2 issues UP 1,80, 2 PMR.

Planche de démonstration — projet fictif « Arena du Gier ». Maquette 3D temps réel, pièces 2D et rendus Cycles issus de la même géométrie.
